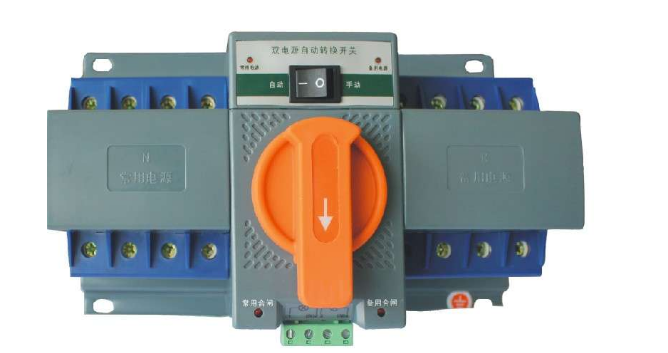

雙電源自動轉換開關工作原理

當常用電源正常，功能鍵置于自動檔時，備用斷路器分、常用斷路器合，以保護常用電源接通負載。當常用電源一相或三相全部電壓中斷時，ATS將負載從常用電源轉換到備用電源（當備用電源有正常電壓時），并在常用電源恢復至正常時，又將備用電源轉換至常用電源。

當處于自動控制狀態下供電電源發生改變時。電操機構不動作，即小型斷路器不能合閘或分閘，此時應先檢查：

1、電網是否停電

2、接線是否脫落

3、產品本身的保險絲是否燒斷。如果任一斷路器前端有電，而接線又正確，保險絲也完好，但仍不能合閘或分閘，此時應請專業人員維修或與制造廠聯系解決。

工作原理

STS(StaticTransferSwitch)，靜態開關，又叫靜態轉換開關。為電源二選一自動切換系統，**路出現故障后STS自動切換到第二路給負載供電(前提第二路電正常且和**路電基本同步），第二路故障的話STS自動切換到**路給負載供電(前提**路電正常且和第二路電基本同步）。適合用于UPS-UPS，UPS-發電機，UPS-市電，市電-市電等任意兩路電源的不斷電轉換，以上所有電源間都需要同步裝置以保證兩電源基本同步，否則STS無法切換。

STS靜態切換開關

主要由智能控制板,高速可控硅,斷路器構成.其標準切換時間為≤8ms,不會(huì )造成IT類負載斷電。既對負載可靠供電,同時又能保證STS在不同相切換時的安全性。

ATS自動轉換開關

ATS主要用在緊急供電系統，將負載電路從一個電源自動換接至另一個（備用）電源的開關電器，以確保重要負荷連續、可靠運行。ATS為機械結構，轉換時間為100毫秒以上，會(huì )造成負載斷電。適合照明、電機類負載。

其中負荷開關派生的自動轉換開關采用雙列復合式觸頭、傳動機構、微電機預儲能、以及微電子控制技術，基本實現了零飛弧。驅動電機為聚氯丁橡膠絕緣濕熱型電機，裝有安全裝置在超出110℃溫度和過電流狀態時自動跳閘。待故障消失后即自動投入工作，很大程度保證了開關壽命。

一、分類及定義

雙電源主要分為PC級雙電源（整體式）和CB級雙電源（雙斷路器式）PC級雙電源：能夠接通、承載、但不用于分斷短路電流的雙電源雙電源若選擇不具有過電流脫扣器的負荷開關作為執行器則屬于PC級自動轉換開關。不具備保護功能，但其具備較高的耐受和接通能力，能夠確保開關自身的安全，不因過載或短路等故障而損壞，在此情況下保證可靠的接通回路。

CB級雙電源：配備過電流脫扣器的雙電源，它的主觸頭能夠接通并用于分斷短路電流雙電源若選擇具有過電流脫扣器的斷路器作為執行器則屬于CB級自動轉換開關。具備選擇性的保護功能，能對下端的負荷和電纜提供短路和過載保護；其接通和分斷能力遠大于使用接觸器和繼電器等其他元器件。

二、操作規范

1、當因故停電，且在較短時間內無法恢復供電時，必須啟用備用電源。步驟：

①切除市電供電各斷路器(包括配電室控制柜各斷路器，雙電源切換箱市供電斷電器)，拉開雙投防倒送開關至自備電源一側，保持雙電源切換箱內自備電供電斷路器處于斷開狀態。

②啟動備用電源(柴油發電機組)，待機組運轉正常時，順序閉合發電機空氣開關、自備電源控制柜內各斷路器。

③逐個閉合電源切換箱內各備用電源斷路器，向各負載送電。

④備用電源運行期間，操作值班人員不得離開發電機組，并根據負荷的變化及時調整電壓、廠頻率等，發現異常及時處理。

2、市電恢復供電時，應及時做好電源轉換工作，切斷備用電源，恢復市電供電。

步驟：

①按順序逐個斷開自備電源各斷路器，順序是：雙電源切換箱自備電源斷路器→自備電源配電柜各斷路器→發電機總開關→將雙投開關撥至市電供電一側。

②按柴油機停機步驟停機。

③按順序，從市電供電總開關至各分路開關逐個閉合各斷路器，將雙電源切換箱自市電供電斷路器置于閉合位置。

3、檢查各儀表及指示燈指示是否正常，啟動變壓器內冷卻風扇。

三、正常工作條件

周?chē)諝鉁囟?br/>

1.周?chē)諝鉁囟壬舷?40℃;○周?chē)諝鉁囟认孪?5℃;○周?chē)諝鉁囟?4h的平均值不超過+35℃。

2.海拔：安裝地點的海拔不超過2000m。

3.大氣條件：

大氣相對濕度在周?chē)諝鉁囟葹?40℃時不超過50%;在較底溫度下可以有較高的相對濕度,最濕月的月平均**相對濕度為90%,同時該月的月平均**溫度+25℃,并考慮到因溫度變化發生在產品表面上的凝露。

4.污染等級:

污染等級為3級。

雙電源自動轉換開關的選擇與使用

當市電與發電機電源轉換時，首先應考慮發電機的特殊性，確認市電斷電后，發電機自動啟動，待發電機電源各項指標達到穩定值后才能輸出，并具有互聯裝置。按轉換時間選擇和使用ATS

1根據**與行業有關規范要求，對于消防設備的雙電源轉換，其轉換時間越快越好，但考慮目前我國的供電技術條件，規定在30s以?xún)?。當消防設備處于運轉期間，若突然出現斷電，勢必引起電源的轉換，由于轉換時間長會(huì )使消防設備停止運轉而影響使用，因此必須增加二次控制環節保證消防設備繼續工作，故在選擇ATS時應優先選擇轉換時間快的產品。

2對于應急照明，根據目前我國設計的時間做法，一般采用城市電網的電源作為應急照明供電。為了滿足使用需要和利于安全，允許使用城市電網供電，但是采用ATS作為應急照明時，在正常電源斷電后，其電源轉換時間應當滿足：疏散照明≤15s（有條件時宜縮短轉換時間），備用照明≤15s（金融商品交易場所≤1.5s），安全照明≤0.5s。

3當采用發電機組作為應急照明電源時，發電機的啟動和轉換的全部時間不應大于15s。四極型ATS的選擇與使用

⑴根據IEC465.1.5條規定，正常供電電源與備用發電機之間的轉換開關應用四極型開關。

⑵帶漏電保護的雙電源轉換開關應采用四極型開關。兩個電源開關帶漏電保護時，其下級電源轉換開關應采用四極型開關。

⑶兩種不同接地系統間的電源轉換開關應采用四極型開關。

⑷TN-S、TN-C-S系統一般不需要設四極型開關。根據上述要求，在選擇ATS時，應按具體使用功能和要求確定是否采用四極型ATS。
