控制器功能介紹

BYQ6-63自動轉換開關根據工作電源的電壓狀態，以及用戶所設置的工作方式，決定是否從一個電源轉向另一個電源。它的功能取決于其所配的控制器，控制器包括A型和B型兩種。

A型控制器可以檢測三相的斷相和失壓故障，并根據用戶設定的轉換和返回延時實現電源的切換。用戶可以根據實際需要增加消防切非和信號反饋功能。

B型控制器可以檢測三相的斷相、欠壓、過壓和失壓故障，并根據用戶設定的轉換和返回延時實現電源的切換。用戶可以根據實際需要增加消防切非和信號反饋功能。

B型控制器比A型控制器增加手動強切功能和發電機控制功能，并且延時時間的設定范圍更廣。

產品型號

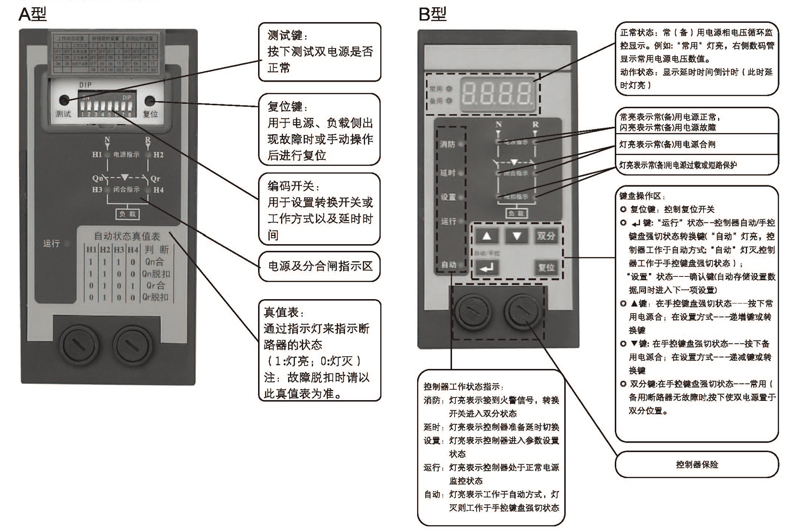

按鍵功能示意圖

控制器操作介紹

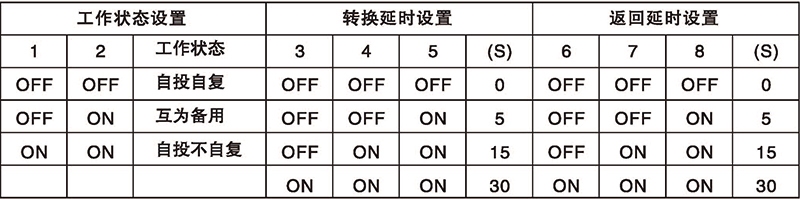

延時時間及工作狀態的設定

轉換延時t1：0，5，15，30s

返回延時t4：0，5，15，30s

工作狀態：自投自復、互為備用、自投不自復

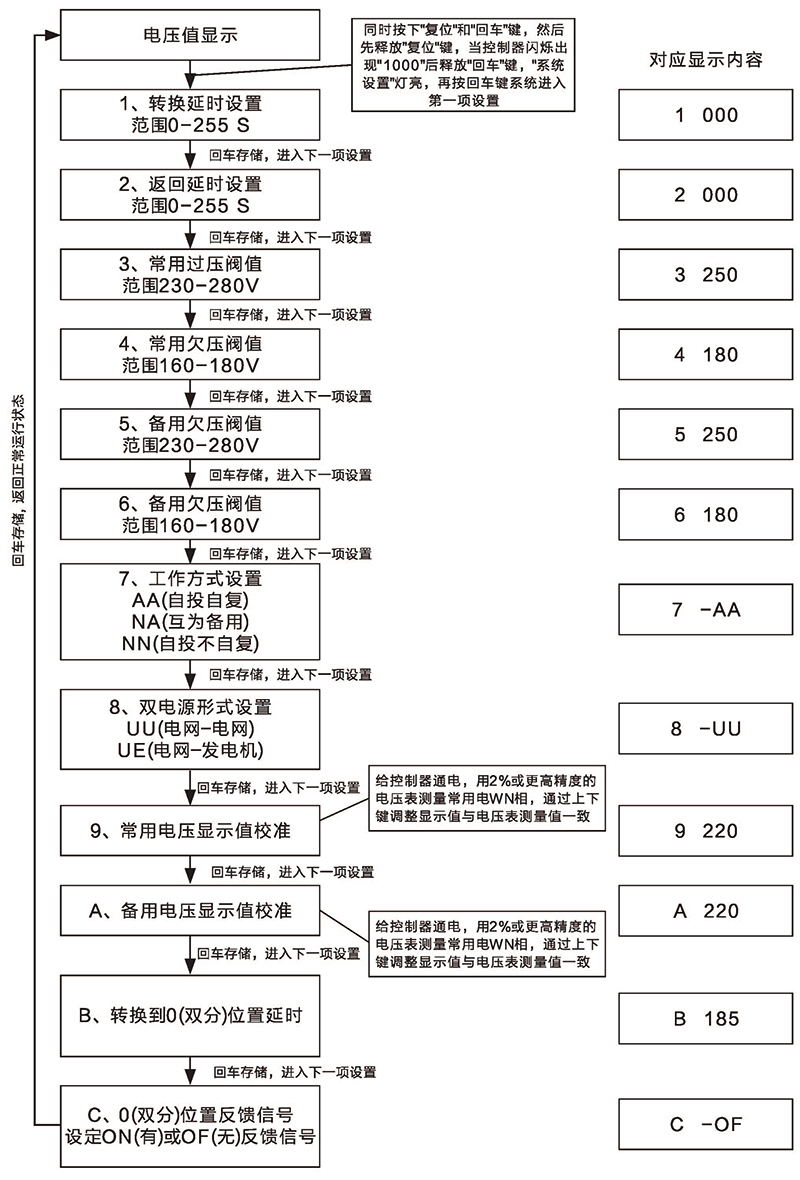

A型控制器動作參數設置

指示燈

H1指示燈：常亮常用電源正常，閃亮常用電源故障

H2指示燈：常亮備用電源正常，閃亮備用電源故障

H3指示燈：燈亮常用電源閉合

H4指示燈：燈亮備用電源閉合

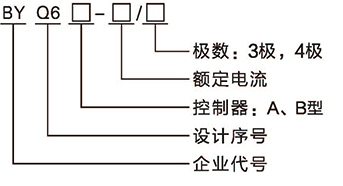

產品型號及其含義

注：參數設置中間過程，如后面參數項無需修改設置，可在回車存儲后，直接復位，恢復到運行狀態。上圖設置流程中，右方數碼管示意值為出廠默認設定值（9、A項根據實際校準值除外）

1-8設置項用戶可根據需求自行設定，9-C項設置為出廠產品校準用，非專業技術維修人員請勿擅自修改。

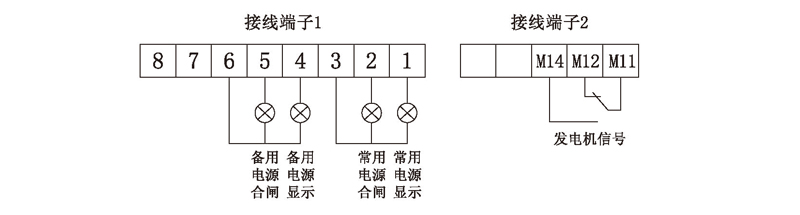

用戶接線端子

注：發電機啟動端子僅有B型控制器具備，且在常用電源正常時常閉觸點斷開，當常用電源故障時常閉觸點閉合以接通發電機啟動電路；常開觸點與之相反，請用戶注意。

非標產品使用，連接等應按非標產品實際定制情況而定。

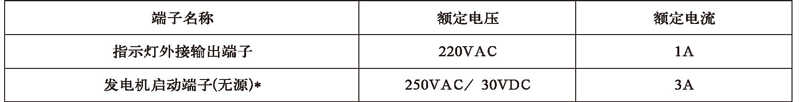

外接端子電氣參數

注：此處指無源觸點的額定負載電壓及額定負載電流值
